金属表面失效分析， 破解元器件“表面危机”
一、电子行业的“表面代价”：失效为何不能忽视？

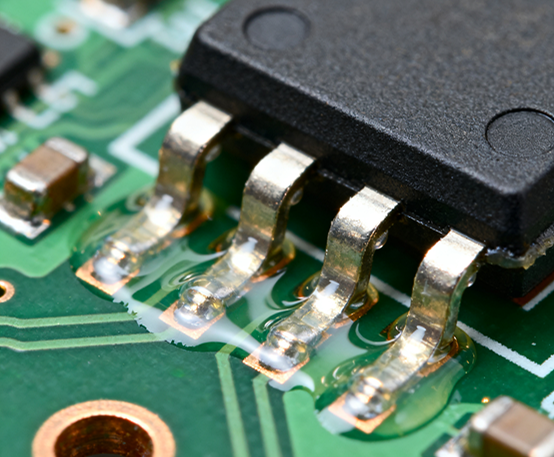

- PCB/PCBA 的焊接表面、AMB/DCB 基板的焊接或烧结表面
- 元器件涂覆表面、连接器键合表面、功率模块电镀表面
这些表面的微小缺陷 —— 比如焊盘的离子残留、烧结层的孔隙、涂覆层的污染 —— 都可能导致元器件失效、设备突发故障，甚至引发整条供应链的产能停滞。而失效分析的核心，就是精准锁定这些 “表面问题”。
二、电子行业核心金属表面失效类型

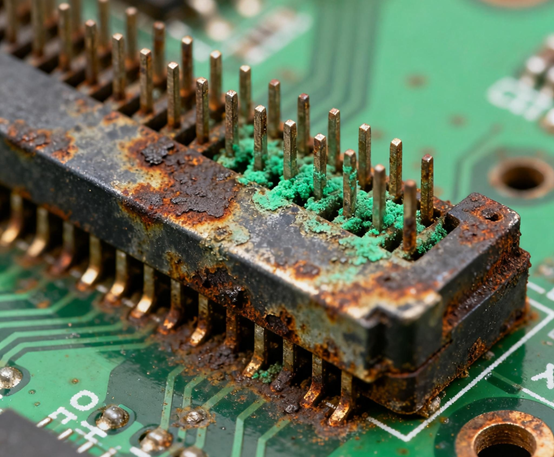

- 典型场景：PCB 焊盘点蚀、连接器金属触点氧化、涂覆层污染导致的腐蚀介质渗入
- 关键提示：潮湿防护不当会加速离子迁移，放大腐蚀风险

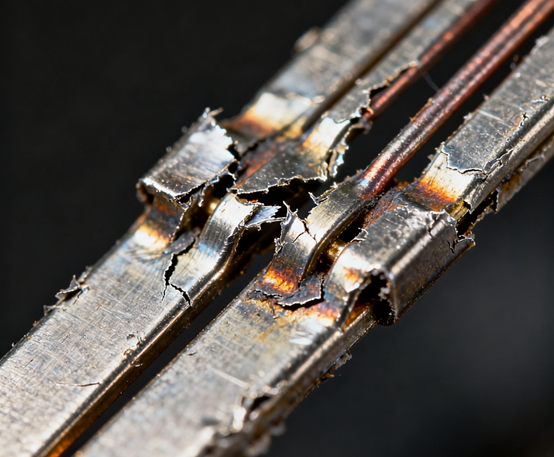

- 典型场景：连接器金属触点插拔磨损、烧结表面装配摩擦、键合引线接触磨损
- 核心影响：接触电阻升高，引发信号传输故障

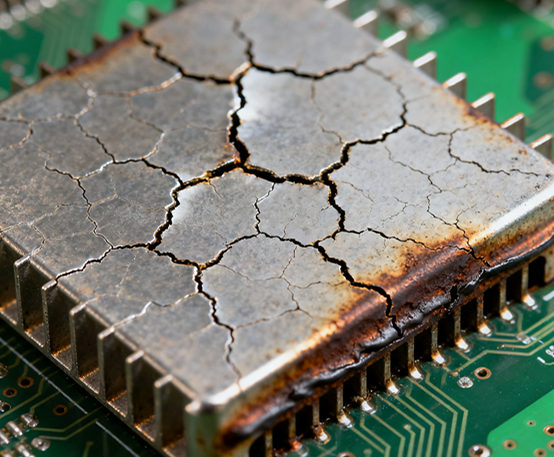

- 典型场景：焊接表面的热循环疲劳裂纹、PCB 金属散热片的温度疲劳、功率模块金属引脚的反复弯折失效
- 突出特点：裂纹始于表面，初期隐蔽性强
- 典型场景：涂覆表面因膜层污染、表面能不匹配导致的翘曲脱落、键合表面氧化导致的引线键合分离
- 关键诱因：表面清洁度不足、涂覆工艺参数偏差
三 电子场景专属：金属表面失效分析技术
- 收集核心数据：PCB 焊接工艺参数、AMB 烧结工艺参数、离子污染检测报告
- 规范取样：保护失效表面（如焊接点、键合面），避免二次污染
2 外观与形貌分析：精准定位表面缺陷
- 宏观观察：体视显微镜查看焊盘氧化、涂覆层脱落、键合引线变形
- 微观分析：SEM-EDX观察烧结表面孔隙、焊接表面元素偏析、键合表面污染物成分
- 无损检测：SAM显微分析涂覆层分层、X 射线探伤排查键合表面隐性裂纹
3 成分与表面分析：聚焦电子行业核心需求
- XRF：快速检测涂覆层元素组成及厚度，适配表面涂层分析
- IC：精准测定离子型杂质含量（如助焊剂残留离子）
- XPS（X 射线光电子能谱）：分析腐蚀产物化学键状态，追溯离子污染来源
- AES（俄歇电子能谱）：检测键合表面氧化层厚度及成分
4 模拟实验：复现电子场景失效过程
- 环境模拟：潮湿 + 高温循环，复现离子污染引发的腐蚀
- 工况模拟：温度循环测试焊接表面疲劳寿命
- 结论输出：结合所有数据，提出针对性工艺优化方案
四 电子行业专属：金属表面失效防控策略
- 合金设计：连接器触点添加耐蚀元素，提升抗离子腐蚀能力
- 表面处理：激光熔覆（AMB 基板）、离子注入技术增强焊接表面耐磨耐蚀性
- 涂覆控制：优化涂覆工艺，提升表面能匹配度，减少膜层污染
2 工艺控制：减少“表面先天缺陷”
- 焊接工艺：精准控制焊接温度曲线，避免虚焊等异常
- 烧结工艺：严控烧结环境洁净度，减少表面孔隙和污染
- 电镀工艺：优化镀层致密度，防止腐蚀介质和离子渗入基体
3 智能监测：实时预警表面风险
- 在线检测：PCB 生产过程中添加离子污染在线监测，实时把控表面洁净度
- 环境监测：物联网传感器跟踪温湿度、应力变化，建立涂覆 / 键合表面失效预测模型
- 定期抽检：针对烧结、焊接表面开展周期性 SEM 微观检测，提前发现隐患
五 结语：表面分析的核心价值 —— 为电子供应链保驾护航
未来，随着 AI 与大数据的融合，金属表面失效分析将迈向 “预测性维护”—— 提前预判表面风险，让电子供应链的每一个金属表面都稳定可靠。
如果您正面临 PCB 焊接、AMB 烧结、元器件涂覆等表面失效难题，欢迎俄罗斯专享会，为您提供定制化解决方案。
